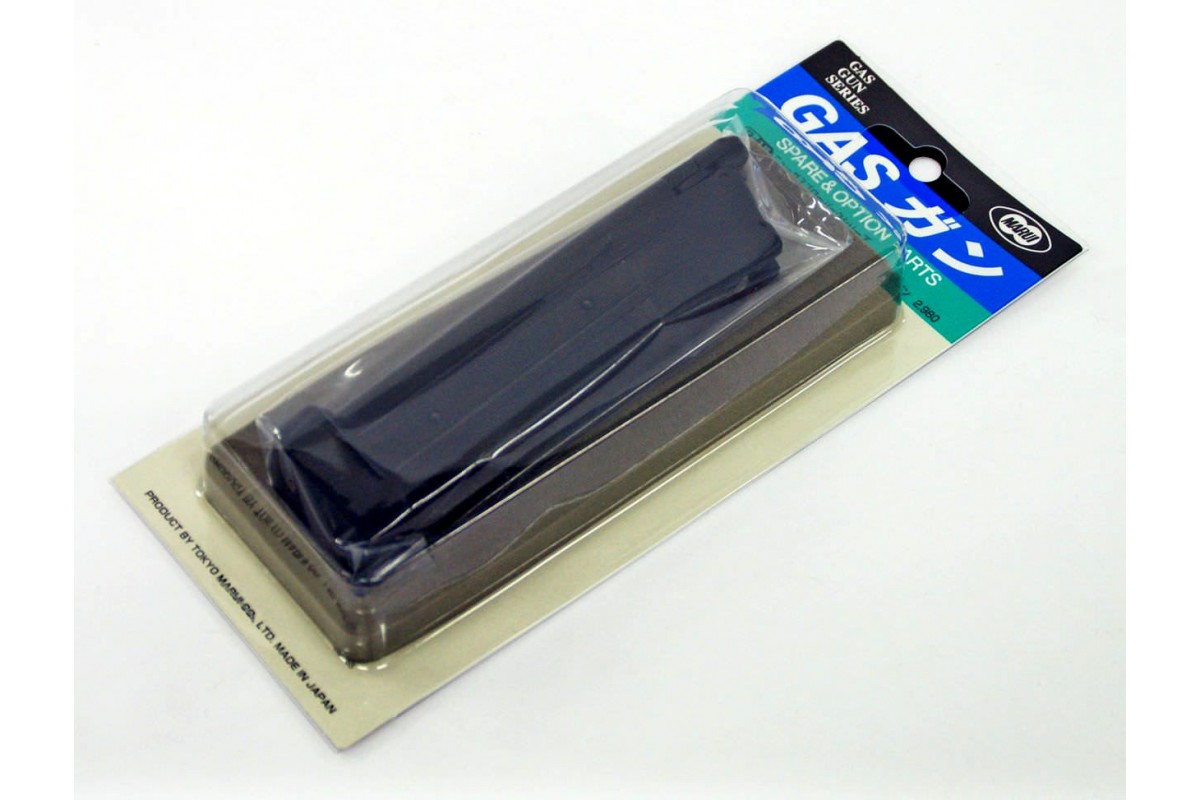

Tokyo Marui Магазин для пистолета Hi-Capa 5.1 GBB

Оригинальный запасной магазин (обойма) для страйкбольных пистолетов серии Hi-Capa 5.1 от японского производителя Tokyo Marui, металлический, под грин газ, на 31 шар

Корпус металлический, пятка пластик.  Тип газа - грингаз/пропан. Вес 400 гр.  Рекомендуется хранить заправленным.

Этот магазин (длиной под версию 5.1) также подходит для укороченных пистолетов Hi-Capa 4.3 от любых совместимых брендов, но слегка будет выступать снизу из рукоятки.

Газовый магазин Tokyo Marui Hi-Capa 5.1 по сути является индустриальным стандартом, поэтому он физически совместим с большинством пистолетов Hi-Capa от других производителей.

Однако из-за мелких различий в допусках брендов (доли миллиметра) сопряжение работает по-разному:

Полная совместимость (Drop-in)

Магазин встает идеально, защелкивается без усилий и обеспечивает отличную компрессию:

KJ Works (KJW) — бренд максимально точно копирует геометрию Tokyo Marui (модели KP-05, KP-06 и др.). Родной магазин TM часто работает в пистолетах KJW даже лучше и эффективнее оригинального.

Army Armament — свежие серии (включая линейку Combat Master TTI / Pit Viper) отлично принимают магазины TM.

East Crane (EC) — полностью повторяет стандарт TM.

Ограниченная совместимость (Возможны нюансы)

Магазин будет работать, но могут возникнуть особенности с фиксацией или подачей газа:

WE Tech / AW Custom (Armorer Works) — магазин от TM зайдет в шахту и будет стрелять. Однако из-за разной формы резинового уплотнителя (Gasket) на верхней части магазина и фиксатора (Magwell) на пистолете, пятка магазина может упираться в рамку, либо газ будет расходоваться чуть менее эффективно.

ICS (серия Challenger) — совместимы, но геометрия шахты бывает очень плотной.

Несовместимы

KWC / Cybergun — данные производители используют собственные уникальные магазины (часто CO2-типа), которые имеют совершенно другую толщину и форму. Магазин TM туда не влезет.

Novritsch (SSP1 / SSP5) — хотя пистолеты построены на базе KJW, геометрия шахты магаза у них изменена под свои кастомные пятки, из-за чего стандартный магазин TM может не защелкнуться без замены оригинальной нижней пятки.

Ремонт магазина Tokyo Marui Hi-Capa 5.1 чаще всего сводится к устранению утечек газа (травления) или замене изношенных пластиковых деталей. Благодаря популярности платформы, любые запчасти легко найти в страйкбольных магазинах.

1. Устранение утечек газа.

Магазин травит снизу (из-под пятки) - самая частая проблема. Спустите весь газ нажав на выпускной клапан. Снимите пластиковую пятку - нажмите на маленький металлический фиксатор внизу магазина и сдвиньте пластиковую крышку (пятку) вперед. Выбейте два металлических штифта (пина) в нижней части магазина выколоткой 2 мм (положите магазин боком на деревянный брусок или гайку так, чтобы штифты (пины) в самом низу корпуса могли выйти наружу), аккуратно вытащите донце и извлеките большую четырехугольную резиновую прокладку. Обильно смажьте её густой силиконовой смазкой (или замочите в силиконовом масле на час). Для надежности можно подмотать под нее 2–3 витка сантехнической фум-ленты и собрать обратно. Соберите магазин в обратном порядке.

Магазин травит из верхнего (выпускного/боевого) клапана - клапан нажимается бойком пистолета. Если он травит, выкрутите его специальным ключом (Valve Key) или широкой плоской отверткой. Смажьте маленькие резиновые кольца (O-rings) силиконом. Если резина порвана, замените уплотнители или весь клапан целиком (подойдут клапаны от Nine Ball, Guarder, Action Army).

Магазин травит из из нижнего (заправочного) клапана, который находится на самом дне, куда вставляется сопло баллона. Извлеките его отверткой. Чаще всего внутри него застревает соринка или слетает крошечная внутренняя резинка. Промойте его силиконом. Если резьба сорвана — замените на новый заправочный клапан стандарта TM.

2. Проблемы с подачей шаров и механические поломки

Треснули «губки» (Feed Lips) - верхняя пластиковая деталь, удерживающая шары. При падении магазина на твердый пол она часто раскалывается. Шары начинают вылетать наружу веером.  Решение - губки не подлежат склейке, их нужно заменить. Покупайте усиленные поликарбонатные губки от Guarder или CowCow.   Как менять - сначала снимите верхнюю резинку,  подцепив ее пальцами. Выбейте верхний пин -  прямо под пластиковыми губками, находится один тонкий штифт. Выбейте его маленькой выколоткой (1.5–2 мм). Извлеките сломанную деталь - потяните пластиковые губки вверх.  Будьте осторожны - внутри находится пружина и пластиковый подаватель шаров (фолловер), они могут вылететь. Установите новую запчасть - вставьте пружину с подавателем обратно в шахту, прижмите их новыми пластиковыми губками сверху. Зафиксируйте - совместите отверстия на корпусе и на новой пластиковой детали, забейте пин обратно. Установите резиновый уплотнитель газа на место.

Износ резинового уплотнителя (Gasket) - резинка на самом верху, через которую газ выходит в камеру блоубэка. Если она стерлась, порвалась или разбухла от неправильного газа, пистолет начнет расходовать больше газа или перестанет вставать на затворную задержку. Решение - замените на новую фиолетовую резинку от Nine Ball или стандартную от Guarder.

Застревает подаватель шаров (Follower) - если шары не поднимаются вверх, внутри шахты скопилась грязь или деформировалась пружина. Решение - разберите магазин, промойте шахту изнутри мыльной водой (после этого тщательно высушите!), удалите песок и слегка растяните пружину, если она просела. Внимание: никогда не заливайте жидкий силикон внутрь шахты для шаров, иначе он попадет на резинку хоп-апа и пистолет перестанет точно стрелять.

Для ремонта требуется выколотка и молоточек (чтобы аккуратно выбить пины снизу), клапанный ключ или подходящие плоские отвертки, густая силиконовая смазка (не спрей, а именно густая смазка для резиновых уплотнителей).

Запчасти для ремонта

1. Пластиковые губки (верхняя часть для шаров):

Оригинал: Tokyo Marui Hi-Capa 5.1 Spare Part # H51-80 (Magazine Lip)

Аналоги в разделе запчастей для магазинов

2. Резиновый уплотнитель газа (верхняя резинка):

Оригинал: Tokyo Marui Hi-Capa 5.1 Spare Part # H51-79 (Magazine Gas Route Seal Bucking)

Улучшенные аналоги (повышают компрессию)  в разделе запчастей для магазинов

3. Клапаны и прокладки (при утечках):

Выпускной клапан (боевой):

Аналоги в разделе запчастей для магазинов

Заправочный клапан (нижний):

Аналоги в разделе запчастей для магазинов

Также в разделе запчастей для магазинов есть база магазина, пружины с подавателем, винты, пятки, резинки, корпуса

Прокладка донца (нижняя большая):

AIP AIP014-TM-01 (Название: AIP O-Ring for Marui TM Hi-Capa / G Model Series Magazine). Изготовлена из прочной фторкаучуковой резины.

Оригинальная деталь от Tokyo Marui (из взрыв-схемы пистолета) - артикул: H51-82 (иногда в каталогах идет как часть детали H51-80 / H51-82 Magazine Main O-Ring).

WE Tech (прямой аналог) - Артикул: WE-CAPA-80 (или WE Hi-Capa Part #80). Самый дешевый и доступный вариант на замену, так как полностью повторяет размеры TM.
